  • KL-730 Sistema de Medición Biomédica

KL-730 Sistema de Medición Biomédica

modelo : KL-730

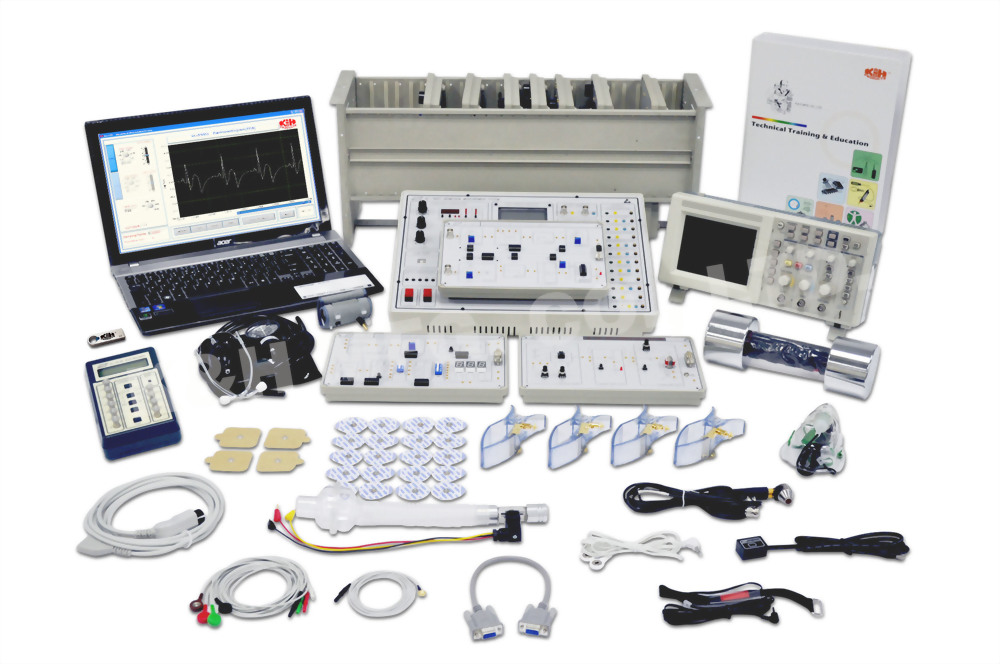

       El sistema de entrenamiento de medición biomédica (KL-730) proporciona una plataforma para que los estudiantes aprendan cómo extraer varias señales corporales utilizando sensores bioelectrónicos. Hay un total de 12 módulos que cubren una variedad de temas, incluyendo: Electrocardiograma (ECG), Electromiograma (EMG), Electrooculograma (EOG), Electroencefalograma (EEG), Presión Arterial (BP), Fotopletismograma (PPG), Detección de ventilación respiratoria, Medición del medidor de pulso, Detección de la impedancia corporal, Medición de la velocidad de la sangre con ultrasonido Doppler y Medición del medidor de la capacidad vital / flujo respiratorio.
       A través del sistema, los estudiantes pueden construir un circuito para procesar y convertir señales en formas legibles para una mayor observación y análisis. Además, las prácticas y experimentos prácticos les permiten a los estudiantes comprender las características de varios sensores y transductores bioelectrónicos.


KL-75001 Módulo de Electrocardiograma ECG
1. Experimento de HPF Característico
2. Experimento de Amplificador
3. Experimento de Característica LPF
4. Experimento de Característica BRF
5. Experimento de Simulador ECG (Opcional)
6. Experimento ECG

KL-75002  Módulo de Electromiograma EMG
1. Experimento de Característico BRF
2. Experimento de LPF Característico
3. Experimento de Ganancia de Amplificado
4. Experimento de Característico HPF
5. Experimento de Rectificador de Media Onda Característico
6. Experimento de Integrador Característico
7. Experimento de EMG

KL-75003 Módulo de Electrooculograma EOG
1. Experimento de Calibración del Electro-circuito Horizontal y Vertical
2. Experimento de BRF Característico
3. Experimento de HPF Característico
4. Experimento de Amplificador
5. Experimento de LPF Característico
6. Experimento de EOG

KL-75004 Módulo de Electroencefalograma EEG
1. Experimento de Calibración de Pre Amplificador
2. Experimento de Característica BRF
3. Experimento de Característica HPF
4. Experimento de Amplificador
5. Experimento de LPF Característico
6. Experimento EEG

KL-75005 Módulo de Medición de Sangre
1. Experimento de Calibración del Sensor de presión
2. Experimento de HPF1 Característico
3. Experimento de LPF Característico
4. Experimento de HPF2 Característico
5. Experimento de Rectificador Característico
6. Experimento de Medición de Presión Sanguínea Asucultatoria
7. Experimento de Medición de Presión Sanguínea Oscilométrica

KL-75006 Módulo de Fotopletismograma
1. Experimento de Calibración Defotoacoplador Infrarrojo
2. Experimento de HPF Característico
3. Experimento de Ganancia de Amplificador
4. Experimento de LPF Característico de Orden 4
5. Experimento de Diferenciador
6. Experimento de Amplificador
7. Experimento de Comparador
8. Experimento de Multivibrador Monostable
9. Experimento de Medición de Fotopletismograma del Cuerpo Humano

KL-75007 Módulo de Ventilación Respiratoria
1. Experimento de Calibración de Amplificador Diferencial
2. Experimento de BRF Característico
3. Experimento de Amplificador
4. Experimento de Diferenciador
5. Experimento de Comparador de Histéresis
6. Experimento de Multivibrador Monoestable
7. Experimento de Detección de Ventilación Respiratoria

KL-75008 Módulo de Medidor de Pulso
1. Experimento de Calibración de Amplificador del Gauge de Presión
2. Experimento de HPF Característico
3. Experimento de BRF Característico
4. Experimento de Ganancia de Amplificador
5. Experimento de LPF Característico
6. Experimento de Comparación de Histéresis
7. Experimento de Multivibrador Monoestable
8. Experimento de Medición de Pulso
9. Experimento de Vessel Arterial

KL-75009 Módulo de Impedancia  (las personas con marcapasos cardíaco deben evitar el uso de este)
1. Expeimento de Calibración Pre- Amplificador
2. Experimento de BRF Característico
3. Experimento de Oscilador Puente Wien
4. Experimento de HPF Característico
5. Experimento Demoduladort
6. Experimento de Ganancia de Amplificador
7. Experimento de LPF Característico
8. Expperimento de Detección de Impedancia

KL-75010 Módulo de Velocidad de Ultrasonido Doppler
1. Experimento de OSC
2. Expeimento de Pre- Amplificador
3. Experimento de Demodulación
4. Experimento de HPF Característico
5. Experimento de Amplificador
6. Experimento de LPF Característico
7. Experimento de Comparador
8. Experimento de Multivibrador Monostable

KL-75011  Módulo de TENS (las personas con marcapasos cardíaco deben evitar el uso de este)
1. Experimento de 555 Timer-Astable
2. Experimento de Circuito del Interruptor de Transistor
3. Experimento de Circuito del Transistor de Polarización

KL-75012 Módulo de Medidor de Flujo Vital / Capacidad Vital
1. Experimento de Hall & Differential
2. Experimento de Frequencia a Voltage
3. Experimento de Comparador
4. Experimento de Puerta AND
5. Experimento de Contador de Décadas
6. Experimento Decoder
7. Experimento de 7 Segmentos
1. Tiene puntos de pruebas para ajustar el ancho de banda de frecuencia y la ganancia del amplificador, lo que permite a los estudiantes aprender la relación entre un circuito y una señal correspondiente en cada etapa de procesamiento.
2. El sistema consta de varios sensores y transductores bioelectrónicos, que incluyen transductores de presión, fotosacopladores infrarrojos, galgas extensiométricas, sensores de temperatura, electrodos de superficie, transductores de elemento dual y transductores neumotach.
3. Visualización y almacenamiento de señales
La unidad principal del sistema (KL-76001) tiene una pantalla gráfica LCD de 128 x 64 para mostrar los parámetros fisiológicos en tiempo real. Las señales fisiológicas se puede mostrar en un osciloscopio de almacenamiento digital (DSO).
4. Con convertidores A/D de 10 bits integrados (2.4 Kbits/s), las señales fisiológicas se pueden convertir a formas digitales y se pueden transmitir a las computadoras en tiempo real a través de un puerto USB.
5. Software de interfaz gráfica de usuario
(1) Puerto de comunicación: USB
(2) La señal fisiológica puede ser analizada lueg de su conexión
(3) Fácil operación
(4) Eje X: TIME/DIV ; Eje Y: VOLT/DIV
(5) Los datos pueden ser almacenados, remostrados o impresos
(6) Formato de almacenamiento : *.BMP,*.JPEG,*.XLS
(7) Las mediciones de ECG, EMG, EOG, EEG, presión arterial, flujo respiratorio/capacidades vitales están disponibles para su análisis.
