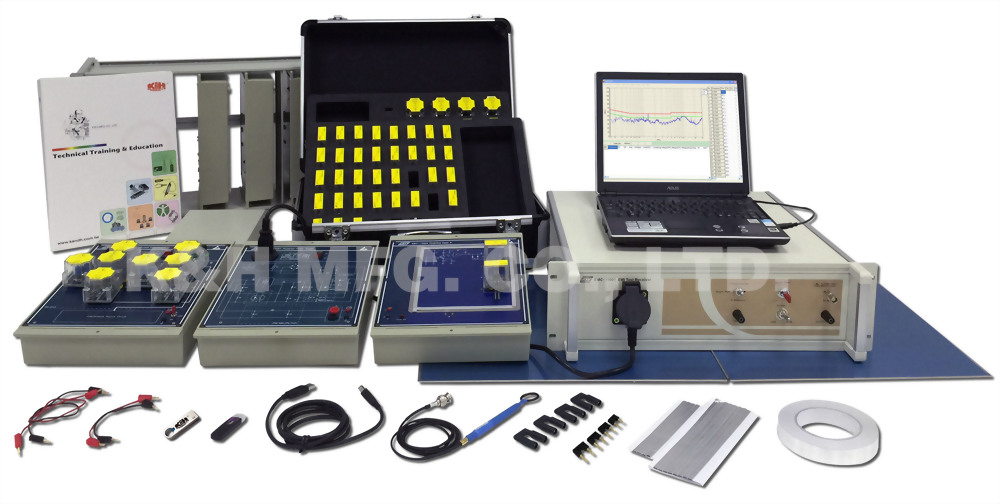

Las características de EMC-100 contienen dos partes : primero es la medición del instrumento que está equipado con la función de medir la interferencia electromagnética (measuring electromagnetic interference,EMI, en inglés) incluyendo la conductividad de la interferencia electromagnética y la interferencia electromagnética radiada. Se puede proporcionar la verificación de la interferencia electromagnética de productos antes de la inspección. Y la otra parte es los módulos de entrenamiento que permiten los estudiantes a aplicar los experimentos fácilmente y aprender el concepto básico sobre la interferencia electromagnética y la supresión contramedida. Los principiantes puden aprender las teorias de la interferencia electromagnética y la técnicas de medición y de supresión para ser un ingeniero de EMC.
1. La fuente de la forma de onda para la interferencia electromagnética conducida
2. El experimento de la fuente de alimentación filtrado para conducir la nterferencia electromagnética
3. Experimento para interferencia electromagnética conducida
A. Los componentes del filtro sin conecta al experimento de funete de alimentación de conexión a tierra de potencia.
B. Lado secundario y el experimento del poder de conexión a tierra
4. Experimento de optimización de la interferencia electromagnética conducida
5. La fuente de forma de onda para la interferencia de electromagnética radiada
6. Componentes de supresión experimento de interferencia electromagnética radiada
7. Experimento de interferencia electromagnética radiada a tierra
A. Experimento sin conexión a tierra con el cobre
B. Experimentos a tierra de los componentes de supresión del filtro
8. Experimento de protección a las interferencia de electromagnética radiada
A. Experimento de protección
B. Experimento de protección conectado a tierra
9. Optimización experimento de interferencia electromagnética radiada
Hardware:
Construido en un instrumento de medición integrado, con una red de impedancia de la línea de estabilización, un analizador de espectro y un preamplificador que ofrece la verificación de la interferencia electromagnética a productos antes de una inspección preliminar. Que es pequeño y portátil.
Software:
1. Laboratorio profesional, software de medición estándar con poderoso control/ análisis software.
2. El software de medición proporciona eje de frecuencia de escaneo de un solo disparo aparece en LOG/ LIN entre 9KHz-30MHz.
3. Pico (PK), Quasi-Peak(QP), Normal(Ave) de medición conforme a CISPR 16-1 estándar.
4. El modo analizador de espectro. El pico (PK) se realiza la medición de rapid-scanning. Se permite los usuarios realizar una inspección preliminar y análisis sobre los productos interferencias electromagnéticas.
5. El valor de inspección puede ser definido por los usuarios, y la capacidad de almacenamiento de datos puede conseguirse ilimitadamente en el modo basado en PC.
Componentes de supresión:
1. Módulos experimentales están diseñados para el aprendizaje electromagnética interferencia y contramedida supresión. Más de 50 piezas de componentes de supresión son ofrecidos, y cientos de modos experimentales de supresión se introducen en el manual.
2. Los componentes de supresión son desarrollados por la experiencia integración de ingenieros de compatibilidad electromagnética. Los usuarios pueden aprender fácilmente cómo utilizar diferentes componentes de supresión a suprimir la interferencia electromagnética.
3. Plug-in componentes de supresión con detección de errores son ampliable, fácil mantenimiento y modificación.
4. Viene con funda transparente para visión clara de la supresión componentes.
EMC-100 contiene el instrumento de medición (EMC-11001) para proporcionar la conductividad interferencia electromagnética, y diferentes módulos experimentales de apoyo a los diferentes cursos experimentales radiadas.
