  • EM-3360-3A Sistema de entrenamiento de devanado de motor de inducción de CA

EM-3360-3A Sistema de entrenamiento de devanado de motor de inducción de CA

modelo : EM-3360-3A

     El sistema de entrenamiento de bobinado de motor de inducción de CA EM-3360-3A se puede configurar para varios polos como el motor de inducción trifásico de arranque automático y el motor de inducción monofásico que se utiliza con el arranque de resistencia o condensador.
     Los estudiantes pueden aprender los diferentes tipos de devanado de motor a través de la conexión de cuerda simple. Además, con el par de carga externo proporcionado por la unidad de freno de polvo magnético (EM-3320-1C), el controlador de freno (EM-3320-1N) y la fuente de alimentación trifásica (EM-3310-1E), los estudiantes pueden ver las características de diferentes tipos de motor

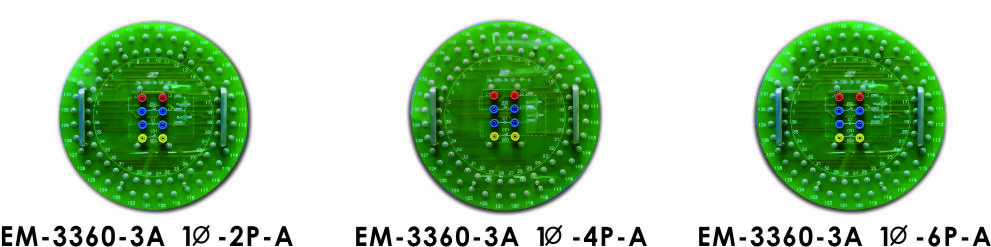

Panel de plug-in (opcional)

1. Motor de inducción monofásico de 2 polos
Con panel opcional EM-3360-3A, 1ø 2P-A
● Con EM-3310-1E, EM-3320-1N y EM-3320-1C para carga mecánica externa:
- Motor de inducción de arranque de condensador
- Motor de inducción de funcionamiento con condensador
2. Motor de inducción monofásico de 4 polos
● Con panel opcional EM-3360-3A, 1ø 4P-A
● Con EM-3310-1E, EM-3320-1N y EM-3320-1C para carga mecánica externa:
- Motor de inducción de arranque de condensador
- Motor de inducción de funcionamiento con condensador
3. Motor de inducción monofásico de 6 polos
● Con panel opcional EM-3360-3A, 1ø 6P-A
● Con EM-3310-1E, EM-3320-1N y EM-3320-1C para carga mecánica externa:
- Motor de inducción de arranque de condensador
- Motor de inducción de funcionamiento con condensador
4. Motor trifásico de inducción de 2 polos
● Con EM-3310-1E, EM-3320-1N y EM-3320-1C para carga mecánica externa:
- Motor de inducción conectado en serie serie
- Motor de inducción Serie-Delta-Connected
- Motor de inducción con conexión en estrella en paralelo
5. Motor de inducción trifásico de 4 polos
● Con EM-3310-1E, EM-3320-1N y EM-3320-1C para carga mecánica externa:
- Motor de inducción conectado en serie serie
- Motor de inducción Serie-Delta-Connected
- Motor de inducción con conexión en estrella en paralelo
6. Motor trifásico de inducción de 6 polos
● Con EM-3310-1E, EM-3320-1N y EM-3320-1C para carga mecánica externa:
- Motor de inducción conectado en serie serie

1. Utilice un terminal de toma de seguridad de 4 mm
2. Los códigos de conjunto de bobinado claramente impresos y el cable de colores en la parte superior permiten al usuario realizar el bobinado y la operación fácilmente
3. La entrada de potencia con el interruptor de circuito del motor
4. Fácil vinculación a la unidad de controlador de freno para medir y dibujar las características de cada motor de devanado a través de PC
5. El panel de plug-ins ayuda a los profesores a completar los experimentos de forma fácil y rápida (Opcional)
